Que tipos de ferramentas de diamante existem?

O diamante tem as vantagens de dureza extremamente alta e resistência ao desgaste, baixo coeficiente de atrito, alto módulo de elástico, alta condutividade térmica, baixo coeficiente de expansão térmica e baixa afinidade com metais não ferrosos. Atualmente, é um material de ferramenta com dureza muito alta. Então, que tipos de ferramentas de diamante existem? Vamos seguir o editor de Zhongyeda para dar uma olhada!

Tipos de ferramentas de diamante:

Ferramentas de diamantesão divididos de acordo com a estrutura da ferramenta: usados ​​principalmente para girar ferramentas, cortadores de moagem, inclinação, brocas, ferramentas revestidas e outras ferramentas de formação não padrão.

1. Blades de diamante

1. Blades padrão: As lâminas de diamante de cristal único são usadas principalmente para tornos de diamante de ponto único ou outras tornas de precisão. A rugosidade da superfície pode atingir RZ0.1-0.05μm ao processar metais não ferrosos. As lâminas de diamante policristalino (PCD) são geralmente usadas em torno, centros de usinagem, etc., principalmente para girar e chatos. Comparado com as lâminas de liga tradicionais, maior velocidade linear pode ser usada; A vida útil da lâmina também é muito melhorada em comparação com as lâminas de carboneto; Ao mesmo tempo, o acabamento superficial da peça de trabalho processado pelas lâminas PCD pode chegar a RA0.2, na melhor das hipóteses.

2 Blades não padrão: usados ​​principalmente para algumas condições de trabalho com estruturas complexas, requisitos de tolerância estritos e procedimentos complexos de processamento. O uso de lâminas não padrão de diamante policristalino (PCD) panfonizadas pode melhorar bastante a eficiência do processamento. Ao mesmo tempo, o uso da estrutura lampeada da máquina pode reduzir os custos de produção.

2. Lâminas de moagem de diamantes

Diamante policristalino (PCD) Lâminas de moagem, com discos de cortador de moagem oufresahastes, geralmente são usadas para planos e etapas de moagem. A velocidade linear pode chegar a 2500-3000m/min. Comparado com as lâminas de carboneto, a vida útil da ferramenta é aumentada de 5 a 10 vezes. É a opção de moagem de superfície de metal não ferrosa, como cabeças de cilindro de liga de alumínio automotivo, caixas de motocicletas e aviões de mofo! A relação preço-desempenho é muito adequada.

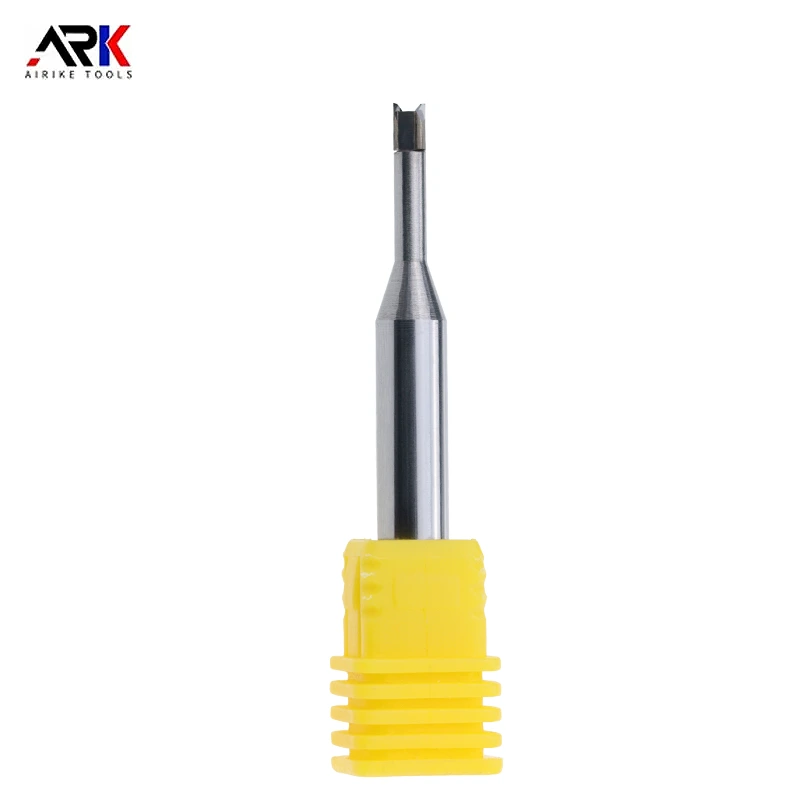

3. Cutter de moagem de haste de diamante

Os cortadores de moagem de haste de diamante são divididos em cortadores de moagem de diamante de cristal único e cortadores de moagem de diamante policristalino (PCD).

Os cortadores de moagem de haste de diamante policristalino (PCD) são divididos em dois tipos. Um é um cortador de moagem do centro, que pode ser usado para penetrar na superfície da peça de trabalho verticalmente ao longo do eixo. Para as peças de trabalho em forma de poço, a eficiência será bastante aprimorada. O outro é um cortador de moagem não central. Esse tipo de cortador de moagem geralmente corta radialmente a peça de trabalho, e os chefes das usinas, etapas, superfícies e outras peças através da programação CNC.

4. Reamer de diamante

O revendedora de diamante, geralmente com base no tamanho do diâmetro, usa uma matriz de liga ou uma matriz de aço, e o número de bordas de corte é de 2 ou mais.

Esse tipo de ferramenta é usado principalmente para processar orifícios com requisitos estritos de tolerância e requisitos de acabamento altos. Tanto através de orifícios quanto de orifícios cegos podem ser processados. O acabamento dos orifícios processados ​​por esse tipo de ferramenta pode chegar a Ra0.1.

5. Bits de broca de diamante

Diamante policristalino (PCD)Os bits de perfuração geralmente são feitos de liga ou substratos de aço de acordo com o diâmetro. Policristalino diamante (PCD) BITE BURS BOOLES DIREITO diretamente na peça de trabalho. Não há orifícios na própria peça e os requisitos de precisão não são altos. Os bits de perfuração PCD são adequados apenas para equipamentos centrais de usinagem.

Os bits de broca de diamante policristalino (PCD) incluem principalmente bits de perfuração de expansão de orifício PCD, bits de broca PCD, bits de broca de torção PCD, brocas de fundo plano PCD, etc.

6. Ferramentas revestidas de diamante

As ferramentas revestidas de diamante usam o método CVD para depositar diretamente um filme de diamante de 1-25μm em um substrato, como carboneto cimentado ou cerâmica. Eles podem ser usados ​​para ferramentas com formas geométricas complexas e são ferramentas ideais para processar materiais difíceis de processar.

Tipos de ferramentas adequados para revestimento: lâminas, cortadores de moagem, brocas, inclinação, formação de cortadores, etc.

7. Ferramenta de formação de diamantes

Diamante policristalino (PCD)A ferramenta de formação pertence à ferramenta rotativa. Sua vantagem é alta eficiência de processamento. Ele pode mover vários orifícios de etapa ao mesmo tempo e garantir tolerâncias geométricas relativamente precisas. É dividido em dois tipos de acordo com diferentes métodos de processamento. Um é o processamento axial e a formação única; O outro é a programação CNC e o processamento de trajetória. O suporte da ferramenta possui alça BT, alça HSK, alça reta, etc.

Os tipos acima de ferramentas de diamante são compartilhados aqui. Existem muitos tipos de ferramentas de diamante com diferenças significativas de desempenho. Também existem grandes diferenças na estrutura, método de preparação e campo de aplicação de diferentes tipos de ferramentas de diamante.
