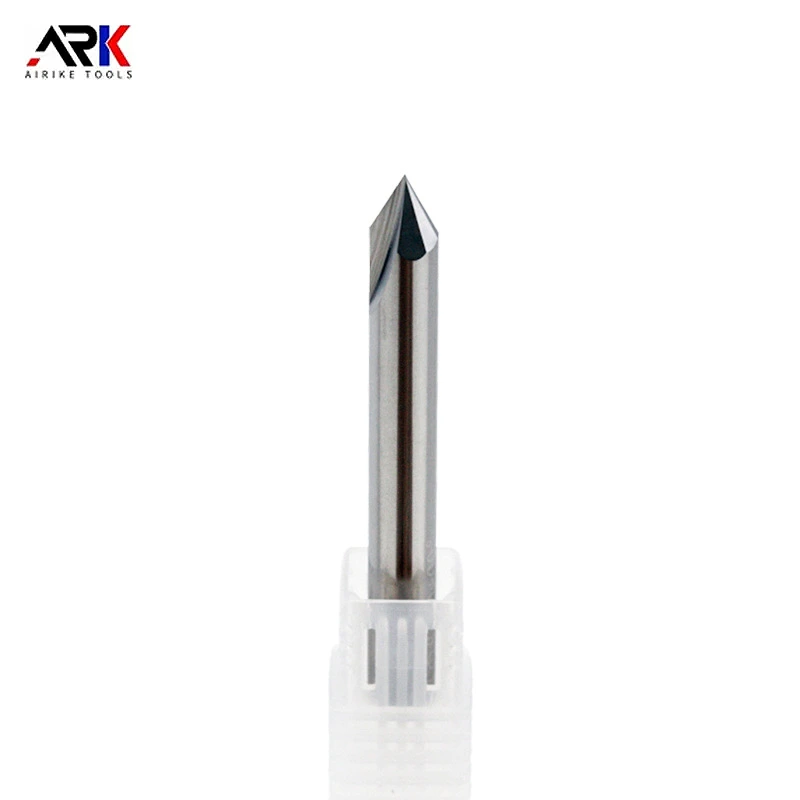

Cortador de chanfro

O cortador de chanfro de Zhongyeda também possui um material rico. Os cortadores de chanfro feitos de aço de alta velocidade têm boa tenacidade e desempenho de corte, além de alta durabilidade. O preço é relativamente baixo. Eles são amplamente utilizados em chanfro de metais comuns e materiais não metálicos, como ligas de alumínio, ligas de cobre e madeira. Os cortadores de chanfro feitos de carboneto cimentado têm dureza extremamente alta e forte resistência ao desgaste. Eles podem suportar velocidades de corte mais altas e maiores forças de corte. Eles são adequados para processamento de materiais com dureza mais alta, como aço, e têm um bom desempenho em chanfro com requisitos de alta precisão e alta qualidade da superfície.

Em termos de função, o cortador de chanfro desempenha um papel significativo. Por um lado, pode remover rebarbas e ângulos nítidos na borda da peça de trabalho, tornando a borda suave e arredondada, o que não apenas melhora a qualidade da aparência da peça de trabalho, mas também evita efetivamente arranhões e outras lesões no operador durante o uso subsequente. Por outro lado, o chanfro pode melhorar o desempenho da montagem da peça de trabalho. Por exemplo, na montagem de peças mecânicas, a borda chanfrada é mais fácil de caber entre as peças, reduzindo a resistência à montagem e melhorando a precisão e a eficiência da montagem. Além disso, em algumas tecnologias especiais de processamento, o chanfro também pode criar melhores condições para a soldagem, pintura e outros processos subsequentes e aumentar a força da conexão e a adesão ao revestimento.

Seja no processamento de peças mecânicas de precisão ou na produção diária de produtos de hardware e madeira, as facas chanfradas tornaram -se ferramentas importantes para alcançar o processamento de arestas finas e melhorar a qualidade do produto com sua estrutura exclusiva, seleção de materiais diversificada e funções poderosas.

1. Faca chanfrada de bordas únicas

Recursos: Existe apenas uma aresta de corte, a força de corte é pequena e a superfície de corte é relativamente plana. É adequado para processar peças de trabalho com altos requisitos para cortar a superfície e requisitos estritos de precisão, como peças de instrumentos de precisão, componentes eletrônicos etc. No entanto, como existe apenas uma aresta de corte, é fácil de usar, a vida útil do serviço é relativamente curta e a velocidade de corte é lenta e a eficiência do processamento é baixa.

Cenários aplicáveis: comumente usado para chanfrar em uma direção, como chanfar as bordas de algumas peças pequenas ou chanfrar com requisitos altos para ângulos e precisão específicos.

2. Cuttador chanfro de dois gumes

Recursos: Possui duas arestas de corte e pode processar chamfers em duas direções ao mesmo tempo. Comparado com os cortadores chanfrosos de bordas únicas, ele tem maior velocidade e eficiência de processamento, pode efetivamente reduzir o tempo de processamento e melhorar a eficiência da produção.

Cenários aplicáveis: É adequado para situações em que duas superfícies opostas da peça de trabalho precisam ser chanfradas ao mesmo tempo, como chanfar as duas extremidades de algumas partes do eixo ou chanfar os dois lados adjacentes de partes retangulares.

3. Cuttador escalonado de três lados

Recursos: Ele pode concluir as tarefas de várias superfícies de corte ao mesmo tempo, o efeito de corte é mais ideal e a eficiência do processamento é bastante aprimorada. No entanto, devido à sua estrutura relativamente complexa e altos requisitos de processo de fabricação, o custo de processamento também é alto.

Cenários aplicáveis: é frequentemente usado para algumas peças de trabalho com formas mais complexas que precisam chanfar várias superfícies ao mesmo tempo, como cavidades de molde, peças mecânicas complexas etc.

4. Cutter chanfro de vários gumes (como cortador de quatro bordas)

Recursos: também é chamado de cortador de vários dentes, com uma grande profundidade de processamento, um processo de corte suave e pode suportar grandes forças de corte. Devido ao grande número de arestas, a quantidade de corte compartilhada por cada borda é relativamente pequena, portanto o desgaste da ferramenta é relativamente uniforme e a vida útil do serviço é longa.

Cenários aplicáveis: Adequado para chanfro de orifícios de diâmetro maior e cenários de produção em massa com requisitos de alta eficiência de processamento, como chanfro de orifícios em blocos de cilindros de motores de automóveis.

5. Ferramenta de chanfro de orifício interno

Recursos: É composto por uma barra de ferramentas, uma lâmina e uma ranhura fechada elástica. A extremidade frontal é uma guia de entrada do orifício, a extremidade frontal da lâmina é de 45 graus, a extremidade interna é de 33 graus e o entalhe é de 6 graus. É fácil prender e pode ser usado em quase todos os equipamentos de processamento rotativo. Possui uma ampla gama de aplicações e pode processar orifícios que variam de 0,8 mm a 25 mm. Ele pode efetivamente processar rebarbas na parte de trás dos orifícios e rebarbas de buracos cruzados.

Cenários aplicáveis: é usado principalmente para chanfrar e demitir buracos internos de várias partes mecânicas. É amplamente utilizado no processamento de peças na aviação, indústria militar, automóvel e outras indústrias, como chanfro de orifícios de parede interna dos blocos de cilindros de motor, chanfro de orifícios de cilindros e esferas, etc.

6. Cutter de rebarbador e chanfro

Recursos: Usando lâminas rotativas de alta velocidade, através de ações de corte precisas, para obter uma transição suave e ajuste de ângulo de peças de trabalho, com as vantagens de alta precisão, alta eficiência, boa segurança etc. As lâminas são feitas de materiais de carboneto, com excelente resistência ao desgaste e resistência ao impacto.

Cenários aplicáveis: Adequado para peças de trabalho de vários materiais, incluindo metais, plásticos, cerâmica, etc., amplamente utilizados em automóveis, aviação, eletrônica, medicina, nova energia, transporte ferroviário e outras indústrias, usadas para remover rebarbas na superfície das peças de trabalho e executar o desempenho para melhorar a qualidade e o serviço de peças de trabalho.

7. Cutter flutuante de degustação e chanfro

Recursos: ele pode compensar automaticamente o contorno real da peça de trabalho e do programa. Através do mecanismo flutuante do suporte da ferramenta, ele pode se mover ao longo da borda irregular da peça de trabalho para processamento, para que a ferramenta tenha uma compensação de borda de 5-10 mm. A pressão na borda da peça pode ser ajustada através do mecanismo de ajuste dentro do suporte da ferramenta. Possui vantagens de manutenção, alta alimentação e alta velocidade e tamanho de chanfro uniforme.

Cenários aplicáveis: Adequado para processamento de peças de trabalho com contornos irregulares e superfícies irregulares. Pode melhorar efetivamente a precisão e a eficiência do processamento no processamento do CNC e reduzir a intervenção manual.

8. Outros tipos especiais de cortadores de chanfro

(1) cortadores de chanfro em espiral

Recursos: Com um design exclusivo de lâmina em espiral, é eficiente, nítido e durável. Sua excelente nitidez pode completar com rapidez e precisão o trabalho chanfinado, melhorando bastante a eficiência da produção. Sua durabilidade estende muito a vida útil da ferramenta e reduz a frequência e o custo da substituição da ferramenta. Também é adequado para uma variedade de materiais, como cobre, alumínio, aço, aço inoxidável, liga de titânio e materiais de extinção.

Cenários aplicáveis: ele tem um bom desempenho no processamento de peças de peças e peças de transmissão do motor no campo de fabricação automotiva, bem como no processamento de alta precisão de peças complexas na fabricação de instrumentos aeroespaciais e de precisão.

(2) Cortadores chanfrados ajustáveis ​​para ângulo

Recursos: O ângulo de chanfro pode ser facilmente ajustado dentro de uma certa faixa de ângulo. Por exemplo, o cortador de chanfro do tipo C do Big Daishowa pode ser ajustado dentro da faixa de 5 ° -85 °, o que pode reduzir o número de ferramentas usadas no processamento e no tempo de processamento. Seu pequeno cortador de chanfro de ciclone também possui as funções triplas de 4 lâminas, diâmetro de lâmina pequena e novo revestimento, o que melhora bastante a eficiência do processamento.

Cenários aplicáveis: é adequado para várias peças de trabalho e cenários de processamento que precisam ser chanfrados em diferentes ângulos e têm forte versatilidade e flexibilidade.

(3) ferramenta de micro chanfro

Recursos: Geralmente, é uma ferramenta de chanfro dianteiro e traseiro feito de carboneto cimentado, com um diâmetro muito pequeno. Ele também pode executar chanfro frontal e traseiro em formas complexas de peça de trabalho, o que é conveniente para chanfar as bordas das peças de trabalho em posições mais profundas e na parte de trás dos orifícios perfurados. O tamanho longo do pescoço foi padronizado e a ponta da ferramenta geralmente é revestida com nitreto de cromo com alta resistência à soldagem.

Cenários aplicáveis: usados ​​principalmente para processar peças pequenas e de precisão ou chanfro em espaço limitado, como componentes eletrônicos, peças micro-mecânicas, etc.
